U-pipe vákuum kollektor CPC tükörrel
 |  |  |
| Kiemelő tartószerkezet | Tetővel párhuzamos tartószerkezet | A tökéletes dőlés szög 45° |
Minden esetben rozsdamentes tartószerkezetet használunk, ha a tető dőlés szöge nem elegendő kiemelő tartószerkezetet is kell alkalmaznunk.
 |  |  |
| 1000 l-es puffer 5 db kollektorral | 1500 l-es tároló 6 kollektorral | 5 db kollektor 1000 l-es tartály |
Ha több kollektort helyeznénk el a kellő mennyiségnél, nyáron a rendszer túlmelegedne és lefújna. Ha a rendszer tökéletesen lett méretezve, nincs szükség szervizelésre. Nagyon sok kereskedő cég több kollektort ajánl ki a kelleténél.
 |  |  |
| 1000 l-es szolár rendszer | 500 l-es HMV, medencefűtés | 800 l-es puffer 4 db kollektorral |
 |  |  |
Melegvíz készítés a CPC vákuum kollektorral
A nagy teljesítményű 12 csöves CPC kollektorból nem kell sok, 1 db 200-250 l meleg vizet állít elő.Súlya csak 30 kg, könnyen és gyorsan felhelyezhető a tetőre.
Heat-pipe 30 csöves régebbi konstrukció
 |  |  |
Régebbi munkáinkból 30 csöves Heat-pipe kollektorokkal
3-4 éve amikor még nem volt elterjedt a CPC tükrös U-pipe kollektor, az osztógyüjtős Heat-pipe vákuum kollektorokat alkalmaztuk. Azóta is hibátlanul működnek, de sajnos ezekre a kollektorokra még nem 10 év volt a garancia.
 |  |  |
Egyedi gépészeti kialakítások, minden rendszer más megoldást igényel
A rendszerek méretezése az ingatlan nagyságához és az igényekhez van méretezve. A rendszerekre ráköthető vegyes tüzelésű kazán, pellet kazán, vízteres kandalló. Medence fűtés is kialakítható egy komplett rendszerről.
 |  |  |

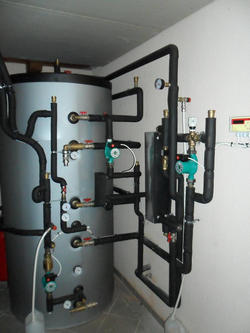

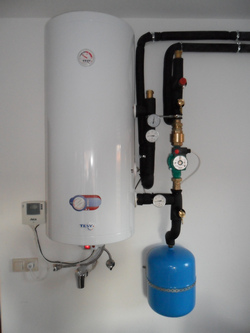

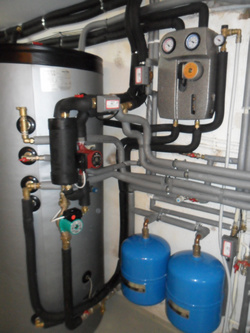

| szolár tároló 120 l-es | szolár tároló 500 l-es | puffertartály 1000 l-es |
Ha csak melegvíz ellátásra használjuk a napenergiát szolár tárolóra van szükség. Általában 120 l-estől 500 l-esig van igény. A család létszámától függ a méretezés, fejenként napi 50 l. Fűtési puffertartályra akkor van szükség ha komlett rendszerre méretezünk, fűtés rásegítés és melegvíz ellátás. Ennek mérete az ingatlantól függ, 500 l-estől 1500 l-es tartályig van szükség. Ezek a méretek átlagos családok szükségletei. Az ipari méretezések ettől jóval eltérőbbek lehetnek.

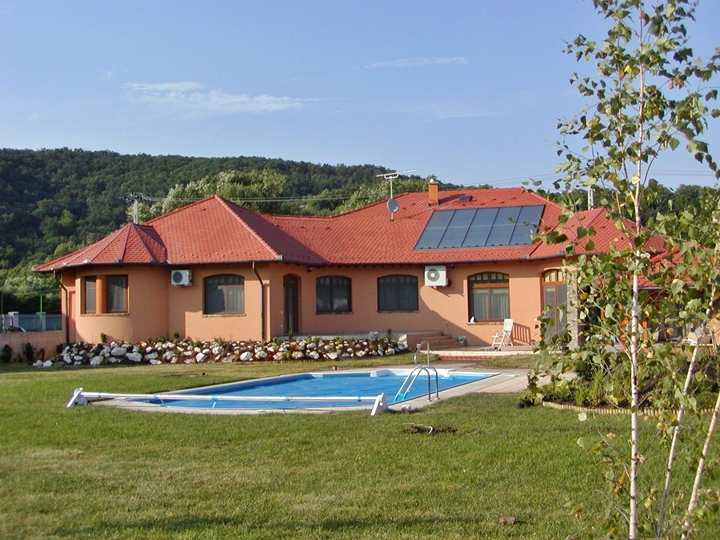

A medence fűtés kombinálható a melegvíz készítéssel és a ház fűtésrendszerével is. A szolár rendszerre rásegíthet pl. egy kandalló, vagy egy vegyes tüzelésű kazán, esetleg egy pellet kazán. A napkollektoros rendszerre a meglévő gázkazánt is rákötjük a biztonság kedvéért,
ha nem süt a nap és nincs megpakolva a kazán.
A medence fűtés kombinálható a melegvíz készítéssel és a ház fűtésrendszerével is. A szolár rendszerre rásegíthet pl. egy kandalló, vagy egy vegyes tüzelésű kazán, esetleg egy pellet kazán. A napkollektoros rendszerre a meglévő gázkazánt is rákötjük a biztonság kedvéért,
ha nem süt a nap és nincs megpakolva a kazán.
